Подложка:
Широкий спектр проводящих углеродных чернил для трафаретной печати для различных электронных мембранных переключателей, обработанных и необработанных полиэфирных подложек, особенно для обработанных полиэфирных чернил, прикрепленных к первому источнику питания, таких как УФ-чернила и изоляционные чернила. Их также можно использовать на других подложках, таких как полиимид, ПВХ, ПЭТ, ПК, АБС, жесткие печатные платы, печатные платы и т. д.;
Печатное оборудование:
Проводящие углеродные чернила для трафаретной печати, проводящие для определения веса пленки, могут использоваться искусственная сетка с ячейкой 250-300 меш, но сопротивление будет меняться в зависимости от назначения сетки, и соответствующее соскребание полиэфирной сеткой даст лучшие результаты.
Проводящие углеродные чернила в большинстве случаев могут использоваться напрямую, если вы хотите уменьшить вязкость, можно добавить немного разбавителя, но не более 5%, иначе это снизит сухой вес и увеличит сопротивление.
Сушка: 130 °C 5-15 минут
Хранение: 25 °C
Совет: перед использованием чернил перемешайте их около 10 минут.
1. Спецификация физико-химических и электрических испытаний
Таблица
| Пункт |
Спецификация |
Примечания |
| Цвет |
Серебристый / Черный |
Серебристый для высокой проводимости; черный углерод для среднестойких цепей |
| Вязкость (25 °C Брукфильда) |
70000-80000 сПз |
Тиксотропная паста для трафаретной печати; полностью перемешать за 10 минут до использования Alibaba |
| Содержание твердых веществ |
43-45 % |
Растворитель-связующее + серебряно-углеродный проводящий наполнитель Alibaba |
| Удельное сопротивление (целевое) |
75 Ом/кв. |
Толщина сухого слоя 25 мкм, отвержденная при 130 °C в течение 10 минут; сопротивление меняется в зависимости от сетки и толщины пленки |
| 60° Значение блеска (серебристое покрытие) |
62-68 ГЕ |
Металлическая серебристо-серая проводящая печатная поверхность |
| Рекомендуемая сетка для трафаретной печати |
Полиэфирная сетка 250-300 меш |
Регулируйте количество ячеек сетки для настройки толщины сухого слоя и значения сопротивления |
| Условия отверждения |
130 °C, 5-15 минут принудительной сушки в печи с горячим воздухом |
Не отверждать при температуре ниже 110 °C; неполное отверждение приведет к более высокому сопротивлению |
| Максимальная доля добавления разбавителя |
≤5 % по весу |
Избыток разбавителя резко увеличит удельное сопротивление |
| Адгезия (тест на перекрестную резку ASTM D3359) |
Класс 4-5 |
На подложках из ПЭТ / ПИ / ПВХ |
2. Быстрый поиск и совместимость с подложкой по методу печати
Совместимость с методом печати
Таблица
| Метод печати |
Совместимость |
Примечания |
| Трафаретная печать |
✅ Настоятельно рекомендуется |
Основной процесс для проводящих схем |
| Листовая офсетная печать |
❌ Не подходит |
Вязкость пасты не соответствует системе офсетных валов |
| Флексографская печать |
❌ Не подходит |
Не предназначена для переноса анилоксовым валиком |
| Высокая печать / Рельефная печать |
❌ Не подходит |
Несоответствие реологии чернил |
| Глубокая печать |
❌ Не подходит |
Невозможно поддерживать стабильное распределение проводящего наполнителя |
Список совместимости с подложками
Таблица
| Тип подложки |
Совместимость |
Примечания |
| Обработанная / необработанная полиэфирная пленка ПЭТ |
✅ Отлично |
Мембранные переключатели, гибкие печатные платы (основная подложка) |
| Высокотемпературная пленка из полиимида (ПИ) |
✅ Хорошо |
Гибкие схемы, устойчивые к высоким температурам |
| Пластиковый лист ПВХ / ПК / АБС |
✅ Хорошо |
Пластиковые датчики и электронные этикетки |
| Жесткая печатная плата |
✅ Условно |
Для печати поверхностных проводящих дорожек |
| Бумага / картон |
⚠️ Условно |
Только для проводящей маркировки с низким током против подделки; плохая устойчивость к складыванию |
| Лист металлической фольги |
❌ Не рекомендуется |
Риск гальванической коррозии между серебряно-углеродными чернилами и основным металлом |
3. Руководство по выбору спецификации упаковки (1 кг / 5 кг / 18 кг), условия хранения и срок годности
Таблица
| Спецификация упаковки |
Описание |
Наиболее подходящий сценарий |
| Герметичная железная банка 1 кг (стандартный склад) |
Банка из жести марки CERES-YT-581; 12 банок в экспортной коробке |
Образец для испытаний, мелкосерийное производство электронных схем; минимальный объем заказа 1 кг |
| Металлическое ведро 5 кг |
Среднеобъемное потребление в мастерской |
Ежедневное производство средних заводов по производству гибких схем |
| Герметичное металлическое ведро 18 кг |
Массовая промышленная упаковка большой емкости |
Линия непрерывного массового производства |
| Упаковка под частной торговой маркой OEM |
Индивидуальная наклейка и экспортная коробка |
Реселлер и бренд-клиент; минимальный объем заказа OEM 60 кг |
Условия хранения и срок годности
Таблица
| Пункт |
Спецификация |
| Температура хранения |
15-25 °C; строго избегать складов с высокой температурой >30 °C, вдали от источников тепла |
| Относительная влажность |
40-65 % ОВ; склад сухой и вентилируемый, вдали от открытого огня (легковоспламеняющиеся чернила на основе растворителей) |
| Требования к герметизации |
Держите банки плотно закрытыми, чтобы предотвратить испарение растворителя и осаждение наполнителя. Тщательно перемешивайте перед каждым использованием после открытия. |
| Срок годности |
6 месяцев для невскрытой оригинальной упаковки при стандартном хранении Alibaba |
| Рекомендации по использованию вскрытой банки |
Использовать полностью в течение 2-3 месяцев после вскрытия; длительное стояние вызывает сильное осаждение проводящего порошка, перед использованием необходимо тщательно перемешать. |
Внимание: Если чернила проявляют необратимое загустение, агломерацию или очевидное расслоение наполнителя до истечения срока годности из-за неправильного хранения, прекратите использование.
4. Таблица измеренных данных по удельному сопротивлению (зависит от толщины сухого слоя)
Таблица
| Толщина сухого слоя |
Измеренное среднее удельное сопротивление (после отверждения при 130 °C в течение 10 минут) |
Примечания |
| 20 мкм |
90-110 Ом/кв. |
Более тонкая пленка → более высокое сопротивление |
| 25 мкм (целевой процесс) |
65-85 Ом/кв. (номинальное 75 Ом/кв.) |
Рекомендуемое окно производственного процесса |
| 30 мкм |
50-70 Ом/кв. |
Более толстая пленка → более низкое сопротивление, более высокая стоимость чернил |
Примечание: На фактическое сопротивление также будут влиять сетка трафарета, давление ракеля, поток воздуха в печи и поверхностная энергия подложки; обязательны предварительные производственные испытания.
5. Полная инструкция по обнаружению против подделки (визуальный осмотр / УФ / ИК / магнитный / электрический тест)
Эти серебряно-углеродные чернила YT-581 в первую очередь являются проводящими функциональными чернилами. Они могут использоваться для анти-подделочных меток с проводящими схемами (этикетка безопасности типа схемы).
- Визуальный осмотр (дневной свет): Серебристо-металлический серый видимый след; серебристо-серый узор виден напрямую, не полностью невидимые скрытые чернила.
- Обнаружение УФ-светом: Стандартная формула не имеет УФ-флуоресцентных свойств. Двойная функция УФ-флуоресценции доступна по индивидуальному заказу.
- Инфракрасное ИК-обнаружение: Стандартная версия не имеет специальной функции поглощения / отражения ИК-излучения; ИК-отклик может быть настроен.
- Магнитное обнаружение: Стандартная серебряно-углеродная формула содержит ноль магнитного порошка; не может активировать магнитный детектор; добавка магнитного наполнителя доступна для индивидуального уровня безопасности.
- Основное обнаружение безопасности — испытание на электрическое сопротивление (первичная аутентификация): Используйте мультиметр / детектор сопротивления для измерения удельного сопротивления напечатанной дорожки; подлинная метка показывает сопротивление около 75 Ом/кв.; чернила-заменитель против подделки покажут совершенно отклоняющиеся данные сопротивления.
Совет по безопасности: Для проектов высокого уровня безопасности комбинируйте эти проводящие чернила с микропечатью или оптически переменными чернилами OVI для создания многоуровневой системы защиты от подделок.
6. Сценарий применения и демонстрация реальных случаев
- Гибкие мембранные переключатели: Клавиатуры мембранных переключателей бытовой техники, печатные схемы сенсорных датчиков.
- Печатные гибкие датчики и электронные этикетки: Гибкие датчики малой мощности для умной упаковки.
- Проводящие этикетки против подделки: Специальные защитные бирки, проверяемые прибором для измерения сопротивления (для защиты бренда дорогостоящих товаров).
- Сертификаты и вспомогательные знаки безопасности документов: Проводящие дорожки, встроенные в сертификаты; подлинность проверяется измерением сопротивления мультиметром.
Примечание: Не подходит для печати банкнот; предназначен для мембранных переключателей, гибких схем и этикеток безопасности бренда.

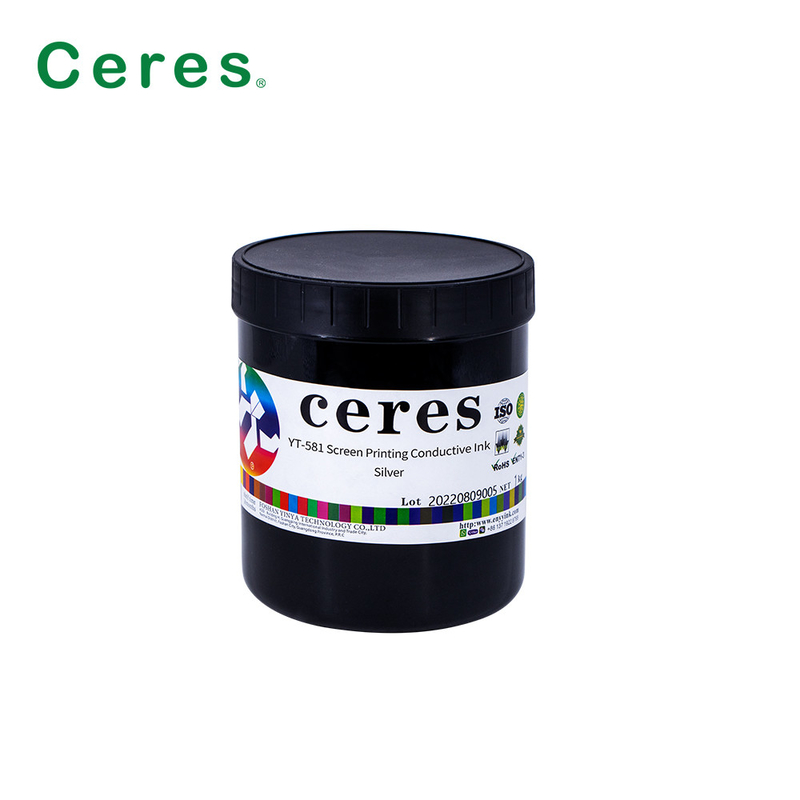

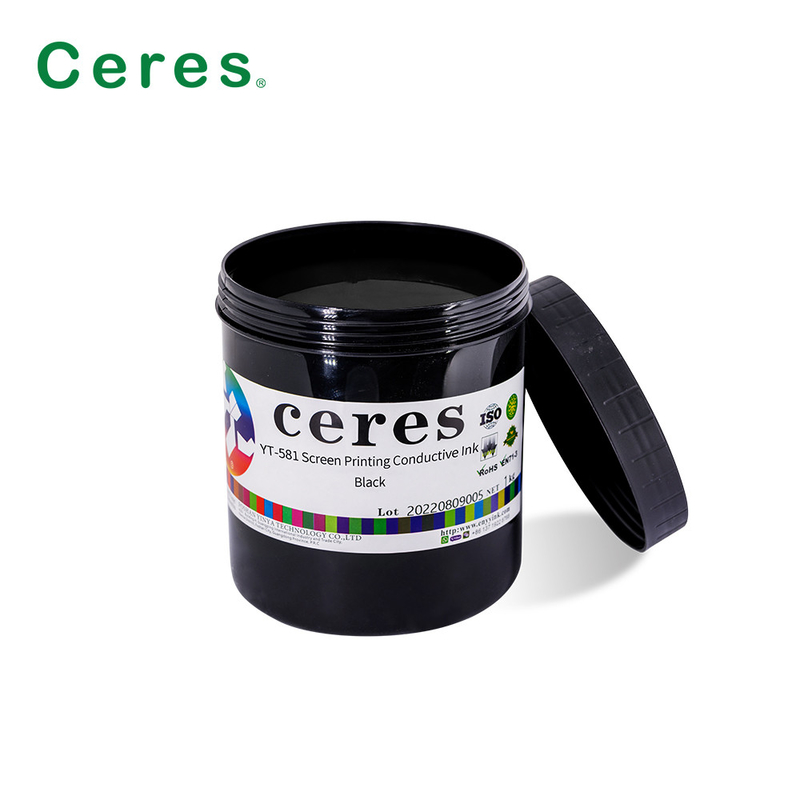

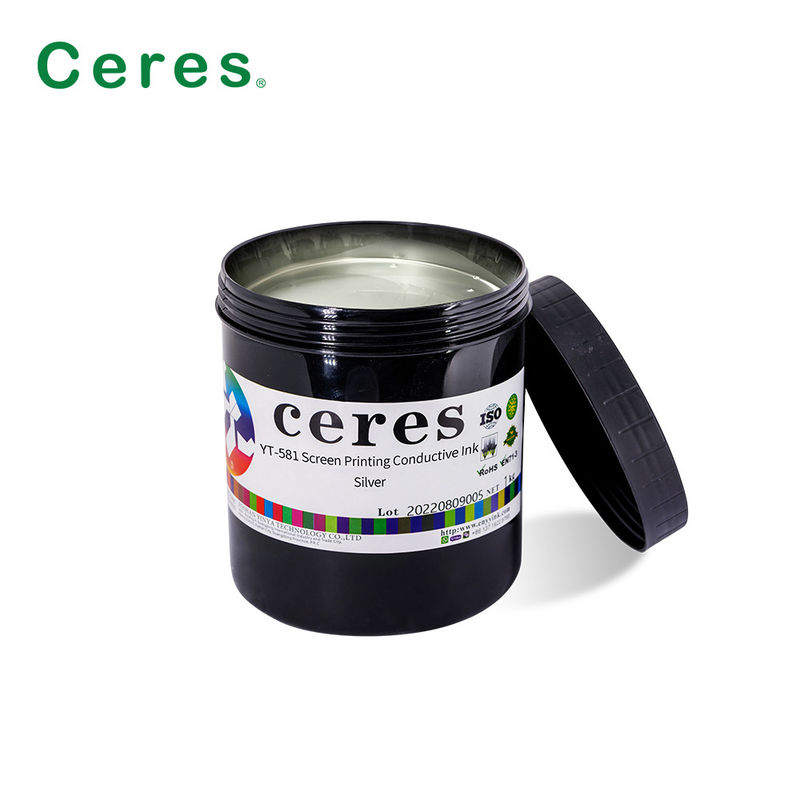

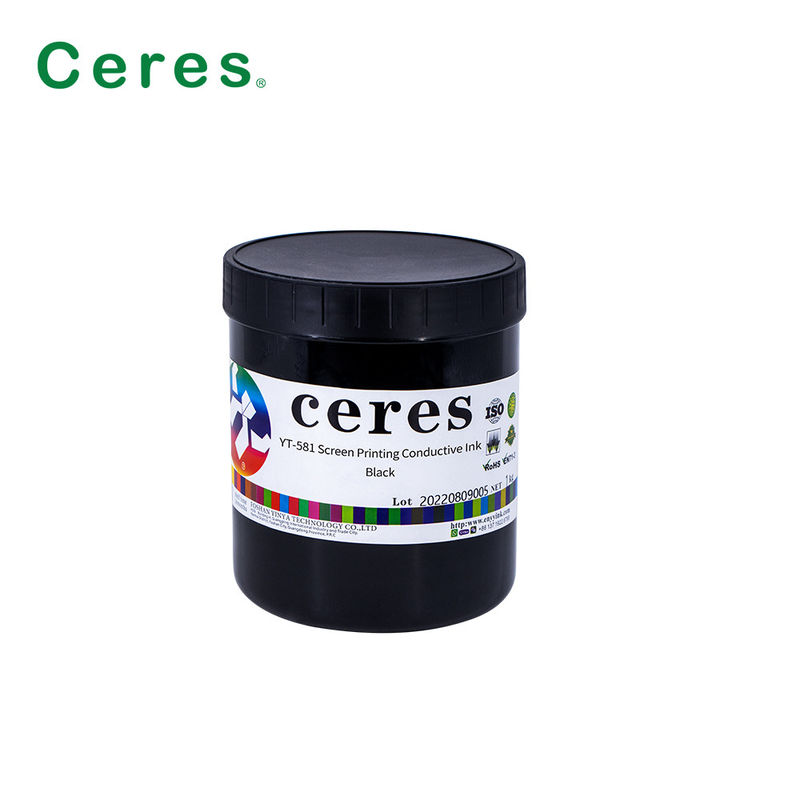

7. Фотографии продукта в реальном исполнении и примечания к изображениям упаковки (≥5 изображений)
8. FAQ Часто задаваемые вопросы
В1: Каков минимальный объем заказа? О: Минимальный объем заказа составляет 1 кг. Доступны образцы для мелкосерийных испытаний; стоимость доставки образца оплачивается клиентом.
В2: Каково время выполнения заказа? О: Товары на складе: отправка в течение 3 рабочих дней после подтверждения оплаты. Товары по индивидуальному заказу / упаковка под частной торговой маркой OEM: 14-18 рабочих дней.
В3: Какие услуги по настройке вы можете предоставить? О: Настройка целевого значения удельного сопротивления; добавление УФ-флуоресцентных / магнитных / ИК-отзывчивых функциональных компонентов; наклейка под частной торговой маркой OEM и индивидуальная упаковка в коробке; регулировка соотношения черного углерода / серебряного наполнителя.
В4: Варианты логистики и доставки? О: Чернила относятся к жидким химическим товарам. Международные курьеры: FedEx, TNT, DHL, UPS, EMS. Крупногабаритные заказы выбирают морские или воздушные перевозки. Условия оплаты: T/T, Western Union, Paypal.
В5: Измеренное удельное сопротивление намного выше целевого значения 75 Ом/кв.? О: Проверьте: 1) Недостаточная температура / время отверждения; 2) Чернила чрезмерно разбавлены разбавителем (>5%); 3) Слишком тонкая напечатанная сухая пленка; 4) Осаждение проводящего наполнителя в чернилах, недостаточное перемешивание перед печатью. Отрегулируйте параметры процесса соответственно.
В6: Плохая адгезия на подложке из ПЭТ? О: Убедитесь, что ПЭТ обработан коронным разрядом; проверьте условия отверждения в печи; подберите рекомендованные параметры сетки трафарета.
В7: Можно ли смешивать эти серебряно-углеродные проводящие чернила с обычными трафаретными чернилами CMYK? О: Строго не рекомендуется. Смешивание разрушит сеть проводящего наполнителя и вызовет резкое повышение сопротивления или полную потерю проводимости. Если смешивание неизбежно, сначала проведите полное лабораторное испытание электрических характеристик.
9. Таблица сравнения конкурентов
Таблица
| Пункт сравнения |
Серебряно-углеродные проводящие чернила CERES YT-581 |
Общие отечественные экономичные серебряно-углеродные проводящие чернила |
Импортные премиальные проводящие чернила для трафаретной печати |
| Целевое удельное сопротивление |
75 Ом/кв. (при толщине сухого слоя 25 мкм); узкое отклонение сопротивления |
Широкие колебания сопротивления от партии к партии |
Точный контроль допуска сопротивления |
| Система проводящего наполнителя |
Серебряно-углеродный композитный наполнитель; стабильная проводящая сеть после отверждения |
Неравномерное распределение наполнителя; легкий дрейф сопротивления |
Высокочистый серебряный композитный наполнитель |
| Производительность адгезии |
Класс 4-5 по перекрестной резке на ПЭТ / ПИ |
Класс 2-3; легкое частичное отслаивание |
Класс 5 отличная адгезия |
| Глянцевое металлическое серебристое покрытие |
62-68 ГЕ стабильный серебристо-серый металлический эффект |
Тусклый темно-серый, плохой металлический визуальный эффект |
Тонкий металлический серебристый внешний вид |
| Рекомендуемые условия отверждения |
130 °C 5-15 минут; подходит для печи с принудительной подачей горячего воздуха |
Требуется более высокая температура отверждения ≥140 °C |
Широкий диапазон процесса отверждения |
| Сертификация |
RoHS, EN71-3, тест на содержание свинца, доступен MSDS |
Отсутствуют частичные сертификаты |
Полная система сертификации для электроники |
| Ценовой уровень |
Средний ценовой диапазон, экономически эффективный |
Низкая цена начального уровня |
Высокая премиальная цена |
| Основные преимущества |
Стабильное целевое значение сопротивления 75 Ом/кв.; хорошая адгезия на гибких подложках ПЭТ/ПИ/ПВХ; может применяться как для гибкой электроники, так и для проводящих этикеток против подделки; экономичная замена импортным проводящим чернилам |
Низкая стоимость закупки; большие отклонения сопротивления от партии к партии, нестабильная проводящая производительность |
Электрические характеристики высшего уровня, высокая стоимость закупки |
Основное преимущество: растворимые серебряно-углеродные трафаретные проводящие чернила YT-581, номинальное удельное сопротивление 75 Ом/кв.; хорошая адгезия для гибких подложек ПЭТ, ПИ, ПВХ, подходит для мембранных переключателей, гибких схем, печатных датчиков и печати проводящих этикеток безопасности против подделки.
10. Примеры из практики клиентов и отзывы
- Завод по производству гибкой электроники в Юго-Восточной Азии Использовались для печати схем клавиатур мембранных переключателей бытовой техники. Стабильное значение сопротивления после термического отверждения, стабильная производительность в массовом производстве трафаретной печати.
- Конвертер умной упаковки с Ближнего Востока Применялись для проводящих этикеток против подделки на дорогостоящей косметической упаковке; подлинность проверялась прибором для измерения сопротивления.
- Типография защитных этикеток из Южной Америки Подходят для мелкосерийных гибких датчиков и вспомогательных знаков безопасности сертификатов; совместимы с основным оборудованием для трафаретной печати.
Отзыв клиента: «Серебряно-углеродные проводящие чернила YT-581 с сопротивлением 75 Ом обеспечивают нам стабильную производительность удельного сопротивления для наших проектов мембранных переключателей и защитных этикеток. Хорошая адгезия на подложке из ПЭТ, это надежная экономичная альтернатива импортным проводящим трафаретным чернилам».
Основная информация об исходной странице продукта
— Место происхождения: Китай — Бренд: Ceres, YY — Модель: YT-581 — Тип чернил: Проводящие трафаретные чернила на основе растворителей — Цвет: Серебристый / Черный — Минимальный объем заказа: 1 кг — Упаковка: 1 кг/банка, 12 банок/коробка — Возможность поставки: 1 тонна в месяц — Срок поставки: в течение 3 рабочих дней после подтверждения оплаты — Условия оплаты: T/T, Western Union, Paypal
