Запчасти печатных машин Heidelberg Kord 64

Спецификация:

Планки захвата подвергаются многочисленным нагрузкам. Эти нагрузки увеличиваются с весом движущихся частей. И, конечно же, больше нагрузок означает больше обслуживания, риск прерывания работы и снижение доступности машины.

Конструкция также была улучшена. Были разработаны новые технические решения, улучшена механическая конструкция и установлены новые захваты, что улучшило захват листа.

Мы профессионально поставляем различные виды запасных частей для печатных машин международных брендов, таких как Heidelberg, Roland, Komori и других. Высокое качество и конкурентоспособная цена.

Характеристика:
1. Удаление точек растра (Hickey Pickers)
2. Запасные части Heidelberg
3. Идеальное качество


1. Схема установки и метод обнаружения износа

Требования к изображению: Загрузите аннотированную структурную схему

1. Маркировка схемы: планка захвата / пальцы захвата / подушечки захвата / монтажный вал / опорное сиденье / отверстие для соединения цепи (收纸牙排, 叼纸牙片, 牙垫, 安装轴, 轴承座, 链条连接孔)

Метод обнаружения износа (现场磨损检测方法)

Таблица

Примечание: Если появляются более 2 вышеупомянутых симптомов износа, рекомендуется заменить всю планку захвата вместо частичного ремонта.

2. Пошаговое руководство по установке и замене (с требованиями к иллюстрациям)

Требуемые фотографии этапов: ① Блокировка безопасности; ② Отсоединение цепи и крепежных болтов; ③ Извлечение старой планки захвата; ④ Установка новой планки захвата; ⑤ Затяжка болтов; ⑥ Регулировка зазора пальцев захвата; ⑦ Тестовый прогон и пробный оттиск

1. Шаг 1 Подготовка к безопасности: Полностью остановите пресс, отключите основное питание, включите режим блокировки безопасности, перейдите в режим обслуживания.
2. Шаг 2 Демонтаж сопутствующих принадлежностей: Снимите защитную крышку; отметьте исходное положение синхронизации для справки; отсоедините штифты соединения цепи; ослабьте два концевых крепежных болта старой планки захвата.
3. Шаг 3 Извлечение старой планки захвата: Медленно вытяните старую планку, не царапая поверхность цилиндра или соседние части машины. Очистите монтажное основание, удалите пыль от краски и металлические обломки.
4. Шаг 4 Установка новой планки захвата: Установите новую планку захвата YY-GRB-KORD64 в монтажное положение; выровняйте установочные отверстия и положение соединения цепи в соответствии с исходной меткой.
5. Шаг 5 Затяжка крепежа: Затяните два концевых крепежных болта и штифт цепи; не перетягивайте, чтобы избежать деформации корпуса.
6. Шаг 6 Регулировка зазора и давления пальцев захвата: Отрегулируйте зазор каждого пальца захвата, обеспечьте равномерное усилие захвата для всех положений; проверьте состояние подушечек захвата, при необходимости замените изношенные подушечки одновременно.
7. Шаг 7 Механический тест при пробном пуске: Несколько раз вручную проверните пресс; убедитесь в отсутствии столкновений, заеданий, синхронном открытии-закрытии всех пальцев захвата.
8. Шаг 8 Пробная печать с подачей бумаги: Проведите тестовое производство на низкой скорости; проверьте передачу листа, точность совмещения, состояние края бумаги; при необходимости выполните точную настройку давления.
9. Шаг 9 Формальное производство: После получения квалифицированного пробного образца установите защитную крышку и начните массовое производство.

• Проскальзывание листа после замены: Повторно проверьте равномерность давления пальцев захвата и износ подушечек захвата.
• Шум механического столкновения: Повторно подтвердите положение установки и метку синхронизации.

3. Таблица полной совместимости для моделей печатных машин

Таблица

Важное уведомление: Эта планка захвата специально разработана для Heidelberg Kord 64. Не используйте ее напрямую для GTO52 / SM52, даже если в маркировке содержатся эти ключевые слова. Подтвердите размеры вашей оригинальной детали перед покупкой.

4. Требования к реальным фотографиям (≥5 реальных фотографий + фотографии упаковки)

Загрузите минимум 6 фотографий без водяных знаков для галереи продукта:

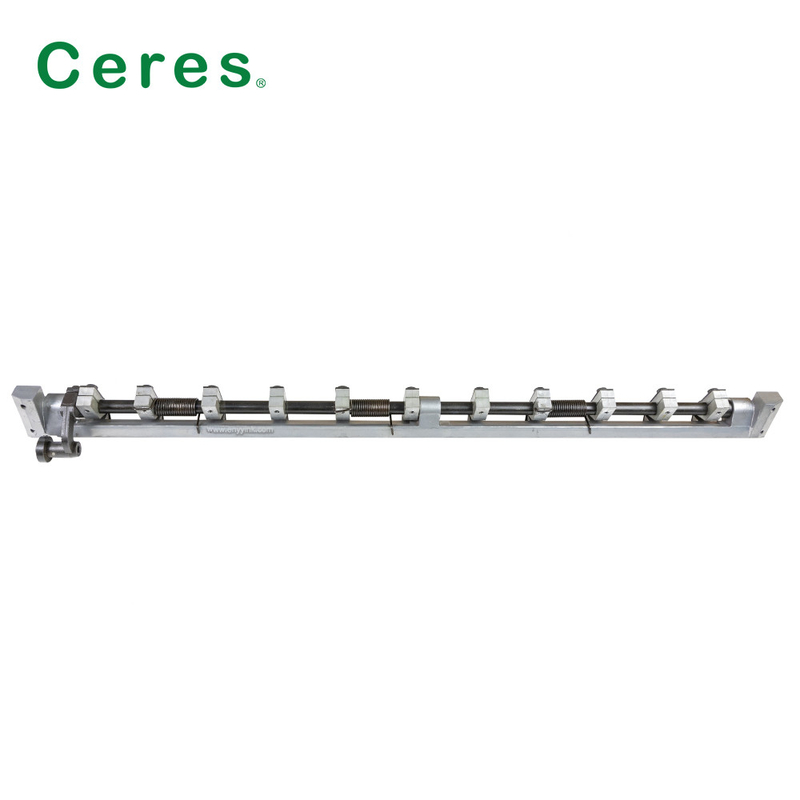

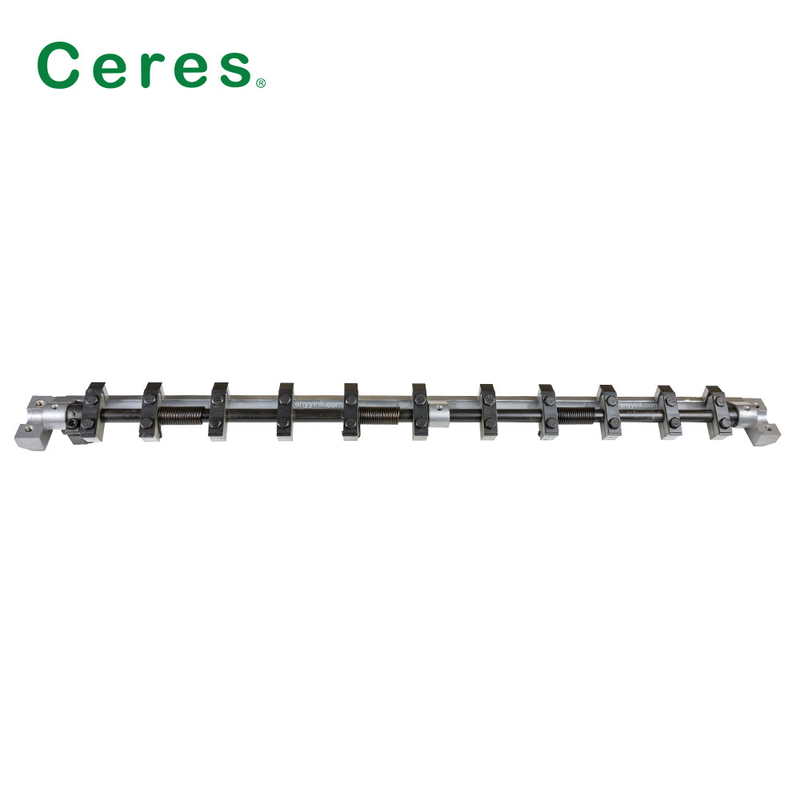

1. Вид спереди всего устройства: полная планка захвата для офсетной печати Kord 64, показать все пальцы захвата

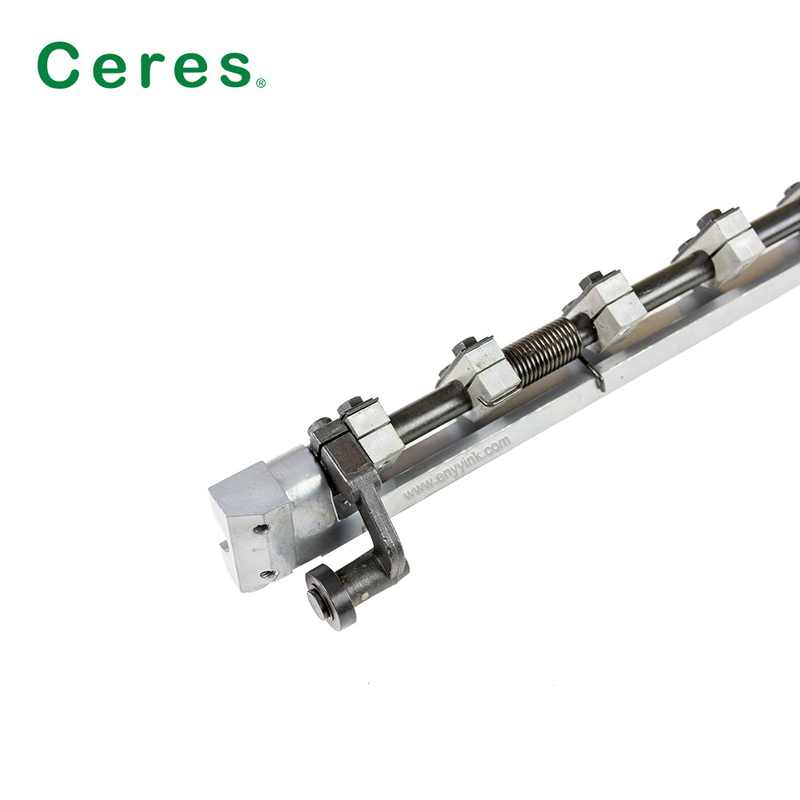

2. Крупный план бокового торца: монтажное отверстие, отверстие для вала и конструкция крепежного болта

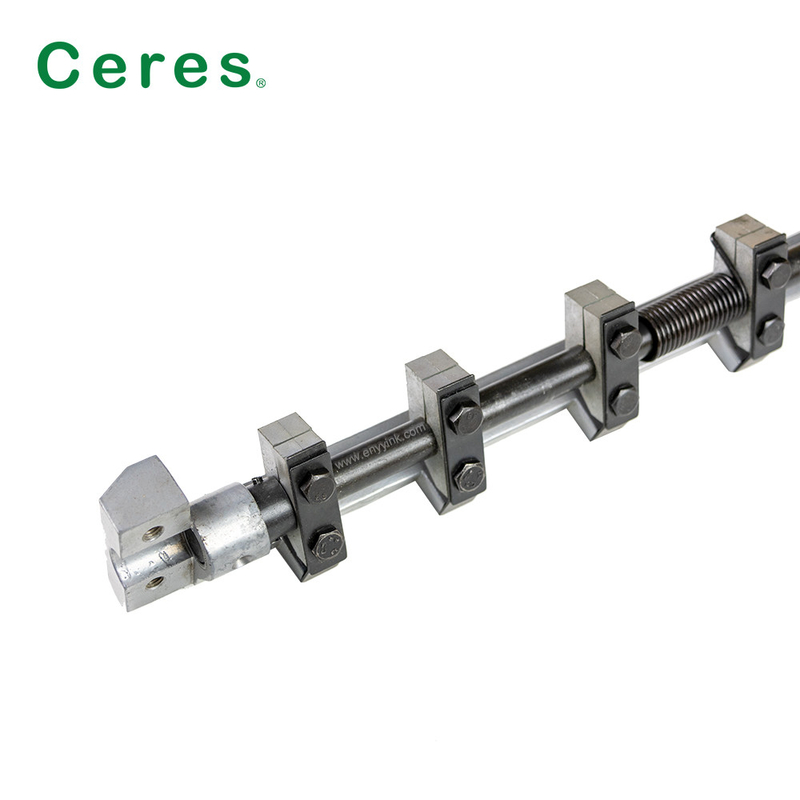

3. Крупный план части: узел пальца захвата, деталь механизма возврата пружины

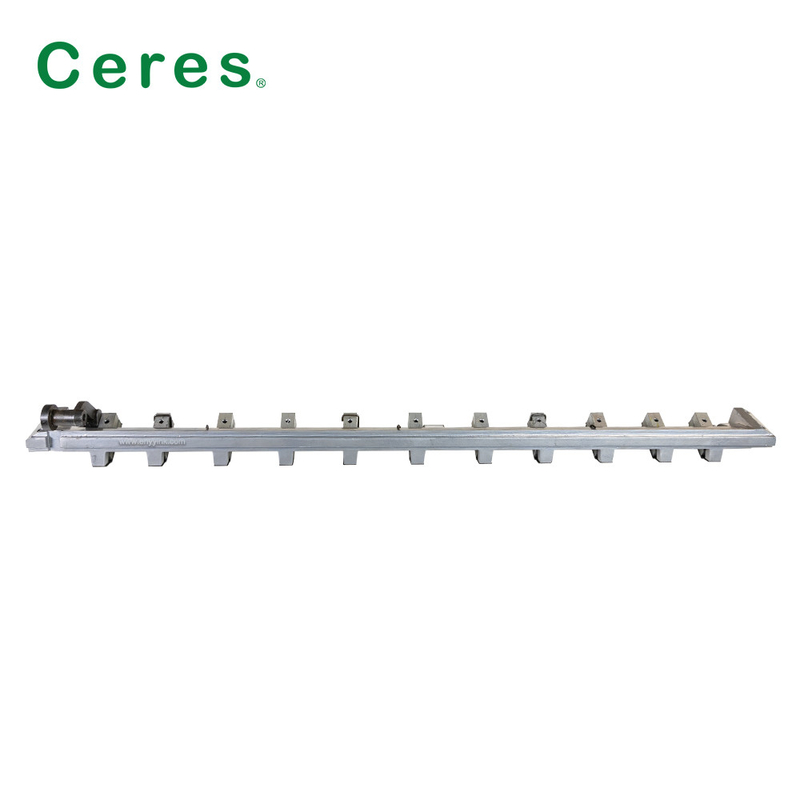

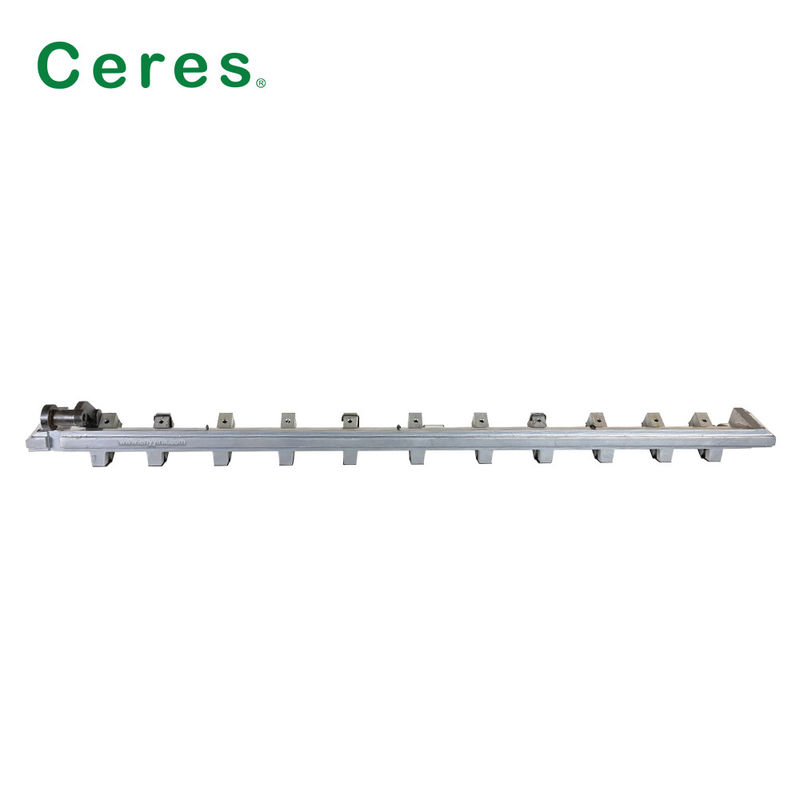

4. Вид снизу: опорная поверхность планки захвата
5. Фотография упаковки: индивидуальная противоударная пенопластовая упаковка + внешняя коробка
6. Эталонный вид: планка захвата, установленная на раме пресса (демонстрационный эталон)

5. Часто задаваемые вопросы

В1: Каков минимальный объем заказа? О: Минимальный объем заказа составляет 1 шт. Поддерживается заказ на экстренный ремонт в количестве 1 шт.

В2: Каково время выполнения заказа? О: Товары на складе: в течение 3 рабочих дней после подтверждения оплаты. Изготовление на заказ планки захвата специального размера: дополнительные 7-12 рабочих дней. Производственная мощность: 1 шт. в день.

В3: Поддерживается ли индивидуальное обслуживание? О: Да. Поддерживается изменение длины, количества зубьев, положения отверстий в соответствии с образцом / чертежом заказчика. Для нестандартных деталей требуется более высокий минимальный объем заказа. Пожалуйста, предоставьте фотографии оригинальной детали или эскиз размеров.

В4: Доступные варианты доставки? О: Малая посылка: DHL / UPS / TNT / FEDEX. Оптовый заказ: морские перевозки. Это тяжелая металлическая запасная часть; рассчитайте объемный вес для курьерской доставки.

В5: Может ли она напрямую заменить оригинальную планку захвата Heidelberg OEM для Kord 64? О: Да, те же монтажные размеры для оригинального оборудования Kord 64. Пожалуйста, дважды проверьте длину и количество зубьев вашей оригинальной планки перед размещением заказа.

В6: Условия гарантии? О: 12-месячная гарантия при нормальных условиях эксплуатации пресса. Повреждения, вызванные неправильной установкой, ударом при замятии бумаги, преднамеренным столкновением, не покрываются гарантией.

В7: После замены все еще ошибка совмещения? О: Пожалуйста, проверьте другие связанные компоненты: подушечки захвата, пружины, подшипники, натяжение цепи, синхронизацию пресса, а не только саму планку захвата.

6. Таблица сравнительного анализа (выделение преимуществ нашей YY-GRB-KORD64)

Таблица

7. Кейсы и отзывы клиентов

Кейс 1 | Небольшая офсетная типография в Южной Азии Применение: Пресс Heidelberg Kord 64, постоянный дрейф совмещения и проблема проскальзывания листа, вызванные изношенной оригинальной планкой захвата. Отзыв: Прямая замена без доработки; ошибка совмещения устранена; стабильная передача листа после установки; процент брака значительно снизился.

Кейс 2 | Фабрика по производству бланков в Латинской Америке Применение: Срочный ремонт пресса Kord 64; приобретена планка захвата со склада в количестве одной штуки. Отзыв: Быстрая доставка, размеры идеально совпадают; машина быстро восстановила нормальное производство.

Отзывы клиентов: ✅ Идеальное совпадение размеров для Heidelberg Kord 64, прямая замена. ✅ Решена хроническая проблема смещения совмещения и проскальзывания листа для старого офсетного пресса. ✅ Быстрая доставка для срочных заказов на ремонт пресса.

Примечание: Фотографии установки клиентами доступны по запросу у отдела продаж.
